etherCUT-FB/24 РАЗМЫКАТЕЛЬ/ПЕРЕКЛЮЧАТЕЛЬ ОПТИЧЕСКОГО ETHERNET
etherCUT-FB/24 аппаратный ключ для физического размыкания/переключения оптической одномодовой сети Ethernet. Выпускается в одном исполнении, рассчитанном на напряжение питания 24В. По функциональной схеме устройство является реле управления оптическими интерфейсами Ethernet.
особенности модели
- Управляющее питание 24В
- Высокая электромагнитная защищенность
- Возможность управление от ключа
- Возможность управления от УСО АСУ ТП
- Возможность дистанционного управления Ethernet по GSM
- Возможность размещения ключа управления на большой дистанции
- Возможность организации внешних цепей контроля состояния модуля
- Альбом схем для проектировщиков (см. схемы для etherCUT-R/24)
функциональные возможности и характеристики

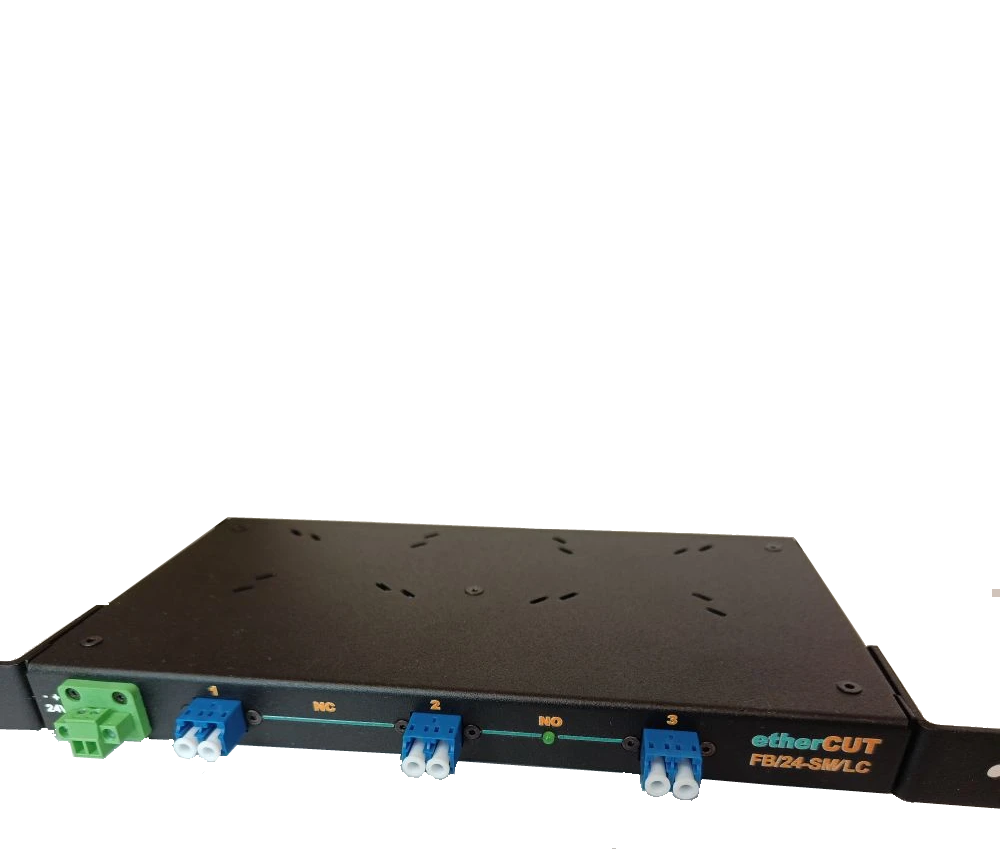

etherCUT-FB/24 оснащен тремя дублированными разъемами LC UPC для подключения магистрали промышленной оптической сети Ethernet. Без подачи внешнего питания замкнуты порты 2 и 1. При поданном питании замкнуты порты 2 и 3. При поданном питании между портами 2 и 3 загорается светодиод.
- Температура эксплуатации -20 +70 °C
- Степень защиты по ГОСТ 14254 IP30
- Габаритные размеры Д*Ш*В, мм 230*130*22
- Допустимый диапазон питания 18-36В
- Потребляемая мощность 0.4Вт
- Монтаж на плиту
- Монтаж в 19" конструктив
ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ТРАКТА ETHERCUT-FB/24
- Длина волны 1310/1550нм
- Возвратные потери >=50dB
- Перекрестные помехи >=50dB
- Время переключения 8мс
- Артикул оптоволокна в устройстве SMF-28e
