etherCUT-R/24 - ИСПОЛЬЗОВАНИЕ ДЛЯ УДАЛЕННОГО УПРАВЛЕНИЯ СЕТЬЮ
ТЕХНОЛОГИЯ

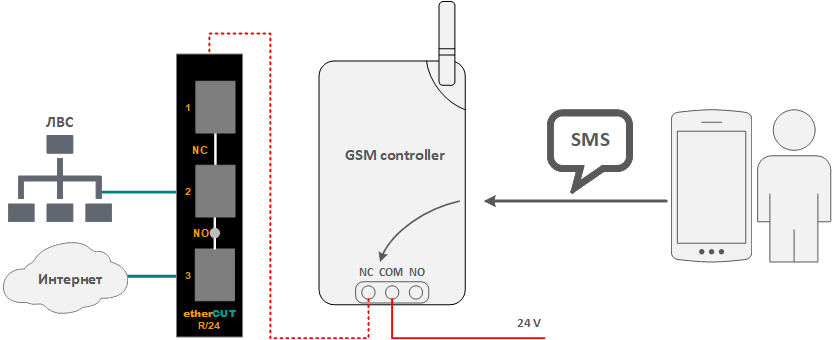

GSM контроллер
Для управления используются современные GSM контроллеры. GSM контроллеры имеют от одного до нескольких каналов управление (реле), состояние которых может изменятся отправкой SMS. Через данные каналы управления подключается питание от блока питания 24В к одному или нескольким модулям размыкателя-переключателя etherCUT-R/24. GSM контроллеры имеют настраиваемый список допустимых управляющих сотовых номеров, что обеспечивает определенный уровень защиты канала управления.
etherCUT-R/24
Модуль etherCUT-R/24 является специализированным модулем, выполняющим размыкание или переключение Ethernet. В решении может использоваться от одного до нескольких модулей в зависимости от решаемой задачи.
Источник питания
Источник питания 220/24В обеспечивает питание GSM контроллера и модулей etherCUT-R/24
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
удаленное управление подключением к интернету сети
В данном варианте реализуется размыкание или подключение сети объекта к каналу связи интернет провайдера.
Схема подключения etherCUT-R/24:
Порт 1: Интернет провайдер
Порт 2: Сеть объекта
Порт 3: ---
Удаленное переключение интернет провайдеров
В данном варианте реализуется переключение между 2мя интернет провайдерами
Схема подключения etherCUT-R/24:
Порт 1: Интернет провайдер №1
Порт 2: Сеть объекта
Порт 3: Интернет провайдер №2
удаленное подключение доступа на администрирование серверов
В данном варианте реализуется размыкание или подключение порта администрирования серверного оборудования к каналу связи интернет провайдера.
Схема подключения etherCUT-R/24:
Порт 1: Интернет провайдер
Порт 2: Порт администрирования сервера
Порт 3: ---
